3440mm Đường khoan kỹ thuật dưới lòng đất Động cơ điện và động cơ diesel
Giới thiệu về máy
RCZ - 18J là một giàn khoan ngầm hoàn toàn thủy lực được thiết kế cho môi trường hoạt động phức tạp.Nó đặc biệt phù hợp với khai thác hố hẹp và hố thấp và kỹ thuật đường hầm với không gian hạn chế. Cỗ máy sử dụng một hệ thống thủy lực điều khiển trực tiếp tiên tiến, kết hợp với bốn bánh xe và khả năng điều khiển khớp nối,đảm bảo khả năng cơ động và thích nghi tuyệt vời trong địa hình khắc nghiệt, và khả năng nhanh chóng vào và ra khỏi khu vực hoạt động.nhưng cũng làm giảm đáng kể tiêu thụ năng lượng, làm cho nó trở thành một lựa chọn hiệu quả cho các hoạt động đường hầm và đường hầm hẹp.làm cho nó trở thành một đảm bảo năng suất trong các dự án đường hầm quy mô lớnSự linh hoạt của giàn khoan đã dẫn đến nhiều ứng dụng trong nhiều lĩnh vực khác nhau bao gồm khai thác than, khoan đường hầm, xây dựng đường sắt và đường bộ, v.v.chứng minh khả năng hoạt động và độ tin cậy vượt trội của nó.
Các thông số kỹ thuật
| Thông số kỹ thuật mô hình | RCZ-18J | |
| Phạm vi lỗ (mm) | 41 - 89 | |
| Độ sâu lỗ (mm) | 3,440 | |
| Kích thước thanh (mm) | (R32, R38, T38) 3,700 | |
| Người lang thang. | Mô hình | 104M |
| Sức mạnh va chạm (kW) | 20 | |
| Mô-men xoắn tối đa (N.m) | 752 | |
| Tần số va chạm (Hz) | 60 | |
| Áp suất hệ thống thủy lực (bar) | 200 | |
| Tốc độ quay (rpm) | 0 - 388 | |
| Trọng lượng (kg) | 170 | |
| Máy nén không khí | Loại | Máy nén piston tương ứng |
| Áp lực (bar) | 8 | |
| F.A.D (m3 / phút) | 0.36 | |
| Động cơ diesel | Mô hình | Yuchai YC4DK100-T301 Giai đoạn IIIA |
| Sức mạnh (kW) | 73.6 | |
| RPM (r / min) | 2,400 vòng/phút | |
| Động cơ điện | Nhà sản xuất | Jiangtian |
| Sức mạnh (kW) | 55 | |
| RPM (r / min) | 1,475 | |
| Tần số (Hz) | 50 | |
| Điện áp (V) | 380 | |
| Chăn nuôi | Mô hình | 3,700 |
| Tổng chiều dài (mm) | 5,400 | |
| Chuyến đi thức ăn (mm) | 3,440 | |
| Chiều dài mở rộng (mm) | 1,600 | |
| Sức mạnh cấp tối đa (KN) | 15 | |
| Chế độ xe đạp | Loại | Động cơ thủy lực Động cơ bốn bánh |
| Tốc độ xe đạp (km / h) | 11.5 / 5.6 | |
| Lực kéo tối đa (KN) | 42 | |
| Đường nghiêng (°) | 20 | |
| góc nổi của khung gầm (°) | ±15 | |
| Lốp xe | 8.25R15 | |
| Dây phanh | phanh thủy tĩnh & vòng lặp kép, phanh 4 bánh | |
| Dừng khẩn cấp và phanh đậu xe | SAHR | |
| Phân khơi mặt đất (mm) | 300 | |
| Bùng nổ | Loại | Nhiều tọa độ |
| Số lượng thùng | 1 | |
| Cơ chế song song | Hoàn thành | |
| Chiều dài kéo dài cây đàn (mm) | 1,200 | |
| Góc xoay trái / phải (°) | ±35 | |
| góc nâng cây đàn (°) | + 68 / - 40 | |
| góc nghiêng thức ăn (°) | + 3 / - 90o | |
| góc quay thức ăn (°) | 360 (loại vít) | |
| Chassis | Loại | Xét cụm |
| Thiên thần khớp (°) | ± 40 | |
| Chân hỗ trợ thủy lực | 4pcs | |
| Taxi. | Ghế lái xe xoay | |
| Hệ thống quay | Hệ thống điều khiển hỗ trợ thủy tĩnh | |
| đồng bằng | Ừ | |
| Sừng | Ừ | |
| Bắt đầu cảnh báo | Ừ | |
| Cảnh báo ngược | Ừ | |
| góc tiếp cận / khởi hành (°) | 17 / 15 | |
| Cảnh báo bôi trơn trượt | Ừ | |
| Khả năng bể nhiên liệu ((L) | 60 | |
| Hệ thống thủy lực | Biểu mẫu | Chất biến |
| Áp suất hệ thống (bar) | 240 | |
| Công suất bể thủy lực ((L) | 180 | |
| Bắt đầu tải máy bơm | Tự động | |
| Chỉ số nhiệt độ dầu | Vâng. | |
| Màn hình báo động mức dầu thấp | Vâng. | |
| Chức năng | Hệ thống khoan được điều khiển trực tiếp, với chức năng tự động, điều khiển áp suất cấp (FPCI) và chức năng chống tắc nghẽn tự động | |
| Hệ thống điện | Chế độ khởi động | Ngôi sao delta khởi động dỡ |
| Điện áp ((V) | 380 / 660 / 1,000 | |
| Điện áp điều khiển (V) | 24 | |
| Đèn chiếu sáng | 8 x 70 W, 24 V | |
| Khả năng cuộn cáp (m) | 70 | |
| Thời điểm tác động | Vâng. | |
| Điện tử voltmeter | Vâng. | |
| Cảnh báo chỉ số thứ tự giai đoạn | Vâng. | |
| Thiết bị điện dư | Vâng. | |
| Bảo vệ quá tải nhiệt của động cơ điện | Vâng. | |
| Hệ thống nước | Máy bơm đẩy | Máy ly tâm |
| Sức mạnh (kW) | 1.5 | |
| F.A.D (m3 / h) | 2 | |
| Áp lực (bar) | 12 | |
| Ít nhất áp suất nước vào (bar) | 2 | |
| Loại hệ thống làm mát | Máy làm mát bằng nước | |
| Trọng lượng máy (kg) | ≤ 11,000 | |
| Kích thước (L xW xH) mm | 11,890 x 1,450 x 1,400 / 2,100 | |
| Khoảng bán kính xoay đường (mm) | R2 bên trong,800R4 bên ngoài,900 | |
| Kích thước bề mặt làm việc W x H (m) | 6 x 5.7 | |
| Vùng làm việc tối đa (m2) | 31 | |
| Tùy chọn | Sợi chiếu ngắn/dài | |
| Thiết bị lọc khí thải | ||
| Máy bơm dầu thủy lực điện | ||
| Động cơ Cummins | ||
| RHS | ||
Ưu điểm của máy
RCZ - 18J giàn khoan cải thiện độ bền của công cụ khoan với bộ đâm bền 104M và thiết bị đệm kép,trong khi thiết kế cánh tay hỗ trợ nổi hình tam giác đôi đảm bảo độ chính xác của điều khiển thủy lựcHệ thống cấp thức ăn sử dụng các pout hợp kim nhôm hạng nặng mạnh và được trang bị thép không gỉ và các miếng đệm chống mòn để kéo dài tuổi thọ.Hệ thống điều khiển tác động thủy lực tự động nhận ra quản lý thông minh của quá trình tác động, bao gồm vỏ tự động, bôi trơn, bảo vệ mất nước và kiểm soát nguồn cung cấp, ngăn chặn hiệu quả tắc nghẽn.giảm tốc tự động và tăng mô-men xoắn để ngăn chặn động cơ quá tải khi leo núiCác khung gầm được thiết kế như là một mạnh mẽ, khớp nối phụ trách nặng với bốn bánh lái, một động cơ diesel bốn xi lanh và jack thủy lực để đảm bảo vị trí ổn định.Hệ thống phanh đạp hai mạch cung cấp điều khiển bãi đậu xe khẩn cấp để đảm bảo an toàn hoạt độngCác tính năng khác bao gồm một mái vòm an toàn có thể điều chỉnh chiều cao, trống cáp, máy nén piston điện, máy bơm tăng cường nước điện và đèn làm việc bổ sung thêm khả năng của giàn khoan.

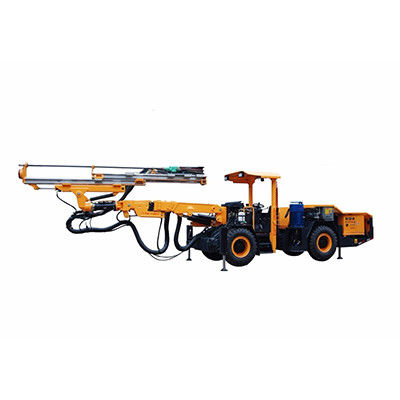

Hình ảnh máy
